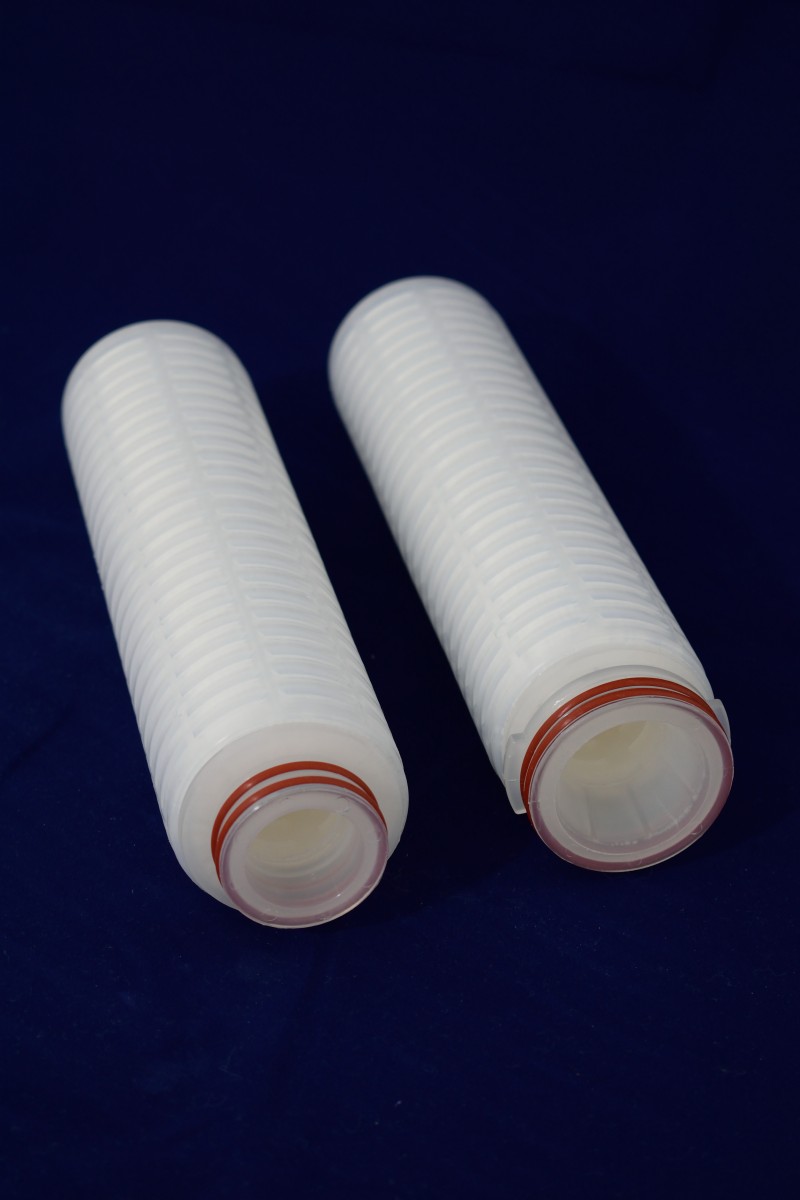

Гофрированные мембранные фильтрующие элементы ЭКОПОР-PA-L марки ЭФП-535-L на основе мембраны из полиамида

Назначение

Фильтрующие элементы ЭКОПОР-РА-L предназначены для удаления из жидких сред частиц размером от 0,2 мкм при температурах от -5 до 80°С. Преимущественно используются для тонкой осветляющей, обеспложивающей и стерилизующей фильтрации слабоагрессивных жидкостей в различных отраслях промышленности.

Конструкция и материалы

Фильтровальный материал представляет собой гидрофильную пористую бесподложечную мембрану, изготовленную из полиамида (найлона 6.6). Для повышения надежности фильтрации мембрана с одним размером пор может быть уложена в два слоя. Для увеличения ресурса работы в два слоя могут быть уложены мембраны с разным размером пор.

Фильтровальный материал вместе с внешним и внутренним дренажными слоями из нетканого термоскрепленного полипропилена, уложен в виде полого цилиндрического гофропакета и помещен между внешним и внутренним перфорированными каркасами.

Элементы высотой 500, 750 или 1000 мм получают сваркой 2, 3 или 4 элементов высотой 250 мм через переходные детали. Элементы любой высоты могут быть изготовлены как в тупиковом, так и проходном исполнении. Концевые и переходные детали, внешние и внутренние перфорированные каркасы элементов выполнены из полипропилена и герметично приварены к торцам гофропакета. Концевой адаптер усилен кольцом из нержавеющей стали AISI 316L.

Эффективность удержания частиц - не менее 99,9996% при заявленном рейтинге фильтрации и рекомендуемой скорости потока жидкости.

Общая информация

Высокая селективность полиамидной мембраны, обусловленная узким распределением пор, обеспечивает высокую эффективность фильтрации и позволяет проводить стерилизующую фильтрацию фармацевтических и пищевых жидкостей.

Высокая гидрофильность и пористость полиамидной мембраны обеспечивают низкое сопротивление и высокую производительность элементов ЭКОПОР-РА при фильтрации воды и водных растворов.

Большая площадь фильтрации и распределение грязевой нагрузки между двумя слоями мембран с различным размером пор обеспечивает высокий ресурс работы.

Высокая удерживающая способность по отношению к коллоидным частицам различной природы позволяет эффективно осветлять жидкости и использовать элементы ЭКОПОР-РА для снятия опалесценции в растворах.

Технические характеристики элементов высотой 250 мм

Размер пор, мкм	0,2	0,45
Минимальное значение точки проскока пузырька по воде, МПа	0,25	0,16
Площадь фильтрации, м2	0.7
Диапазон рабочих температур, °C	-5 - 80 (85 - кратковременно)
Максимальный перепад давления, МПа	0,5 при 20°C; 0,2 при 80°C
Число циклов стерилизации автоклавированием при ΔР=0,11 МПа и t =121°C в течение 30 мин	Не менее 15
Стерилизация	Автоклавирование	124°С, 30 мин, 30 циклов
		134°С, 30 мин, 20 циклов
	Острый пар в линии при ΔР ≤0,05 Мпа	124°С, 30 мин, 30 циклов
		134°С, 30 мин, 20 циклов
Регенерация	Промывка фильтрованной обессоленной водой при Т до 80°С в направлении фильтрации. Элементы выдерживают CIP-мойку притемпературе до +80°С.
Рекомендуемый диапазон рН	2 ÷ 12
Рекомендуемая скорость потока жидкости, л/ч	До 300

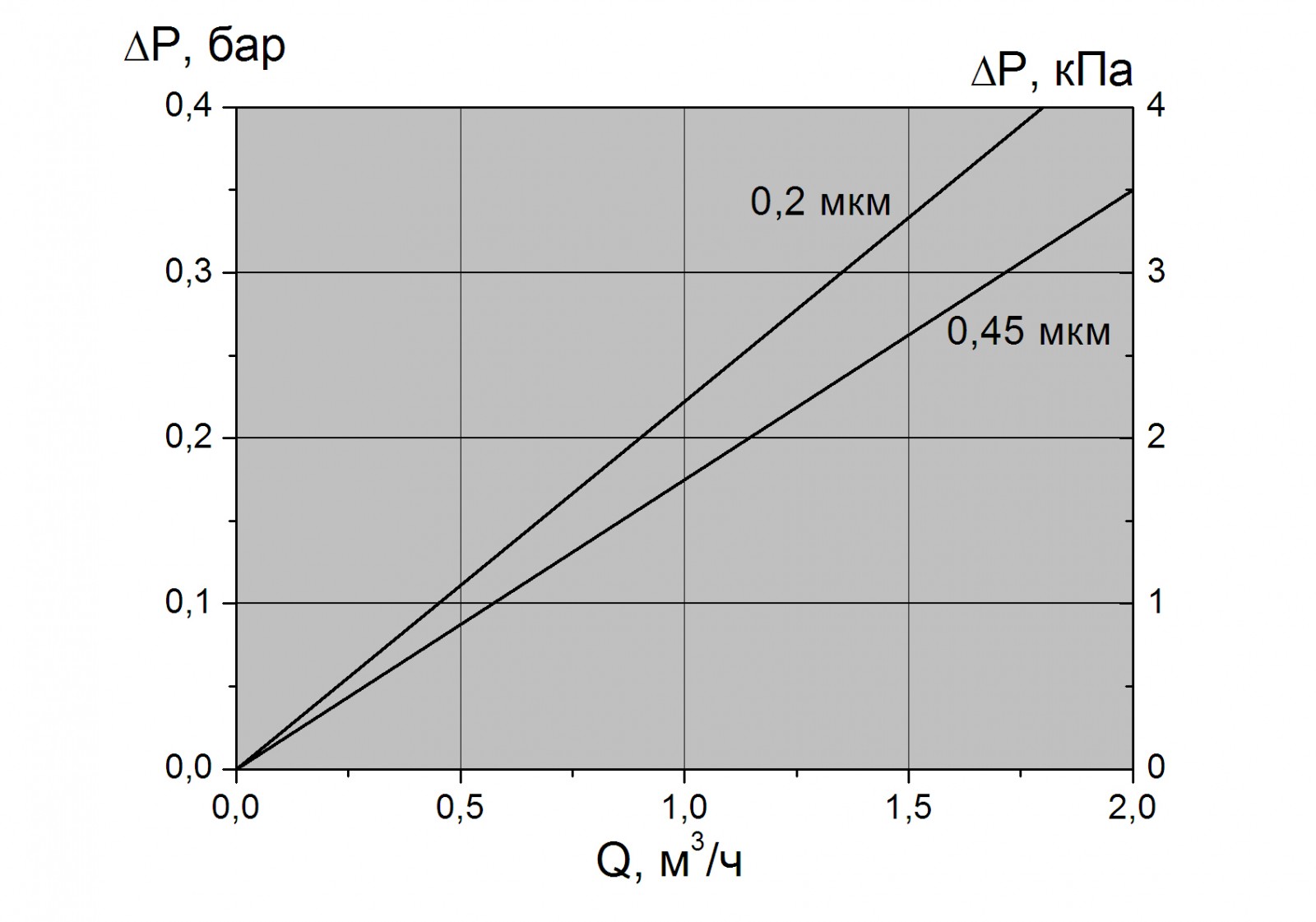

Гидравлические характеристики элементов высотой 250 мм марки ЭФП-535-L с разными рейтингами фильтрации по воде (μ=1сПз, t = 20°C)

Сертификация

Декларация о соответствии требованиям ТР ТС 010/2011 "О безопасности машин и оборудования"
Регистрационное удостоверение Росздравнадзора (Минздрава)

Пример заказа фильтрующего элемента ЭКОПОР-РА с рейтингом 0,45 мкм высотой 250 мм

МАРКИРОВКА
ЭФП	535	L/0,45	250	A0	S
Элемент Патронный Фильтрующий	Код материала: Мембрана из подиамида	Числитель: L (liquid-жидкость) Знаменатель: Рейтинг фильтрации, мкм	Высота рабочей части элемента, мм	Код адаптеров: А0; А7; F0; F1	Уплотнительный материал: S; E
