Гофрированные фильтрующие элементы ЭКОПОР-F-G-M марки ЭФП-525-G на основе двойной мембраны из политетрафторэтилена
Назначение
Фильтрующие элементы ЭКОПОР-F-G предназначены для удаления бактерий и других частиц размером более 0,2 мкм из газообразных сред при температурах от -5 до +100°С.
Преимущественно используются для фильтрации сжатых газов, в том числе агрессивных, а также в качестве дыхательных фильтров на емкостях.
Конструкция и материалы
Фильтровальный материал представляет собой двойную гидрофобную пористую мембрану, изготовленную из политетрафторэтилена (PTFE).
Фильтровальный материал в виде полого цилиндрического гофропакета высотой 250 мм помещен между внешним и внутренним перфорированными каркасами из полипропилена.
Элементы высотой 500, 750 или 1000 мм получают сваркой 2, 3 или 4 элементов высотой 250 мм через переходные детали. Элементы любой высоты могут быть изготовлены как в тупиковом, так и проходном исполнении. Концевые и переходные детали, внешние и внутренние перфорированные каркасы элементов выполнены монолитными из полипропилена и герметично приварены к торцам гофропакета.
Эффективность удержания частиц - не менее 99,99999% при рекомендуемой скорости потока газа.
Общая информация
Гидрофобность материала обеспечивает эффективное удаление аэрозольной влаги.
Высокая пористость мембраны из PTFE обеспечивает низкое сопротивление и высокую производительность элементов ЭКОПОР-F.
Большая площадь фильтрации обеспечивает высокий ресурс работы.
Высокая термохимическая стойкость PTFE позволяет использовать элементы ЭКОПОР-F-G-M для фильтрации большого спектра газов при нормальных и повышенных температурах, а также проводить химическую регенерацию.
Технические характеристики элементов высотой 250 мм
|
Размер пор, мкм |
0,2/0,2 |
|
Рекомендуемая скорость потока газа, м3/ч |
до 60 |
|
Площадь фильтрации, м2 |
0,55 |
|
Диапазон рабочих температур, °С |
От 0 до +110 °C * |
|
* с увеличением температуры эксплуатации в присутствии окислителей срок службы уменьшается |
|
|
Максимальный перепад давления, МПа |
0,5 МПа при +20 °С |
|
Минимальное значение точки проскока пузырька по смеси изопропанола и воды в соотношении 70:30, МПа |
0,105 |
|
Давление продавливания воды (WIT), МПа |
0,21 |
|
Число циклов стерилизации острым паром в линии при t =130 °С в течение 30 мин |
Не менее 100 |
|
Рекомендуемый диапазон рН |
1 ÷ 14 |

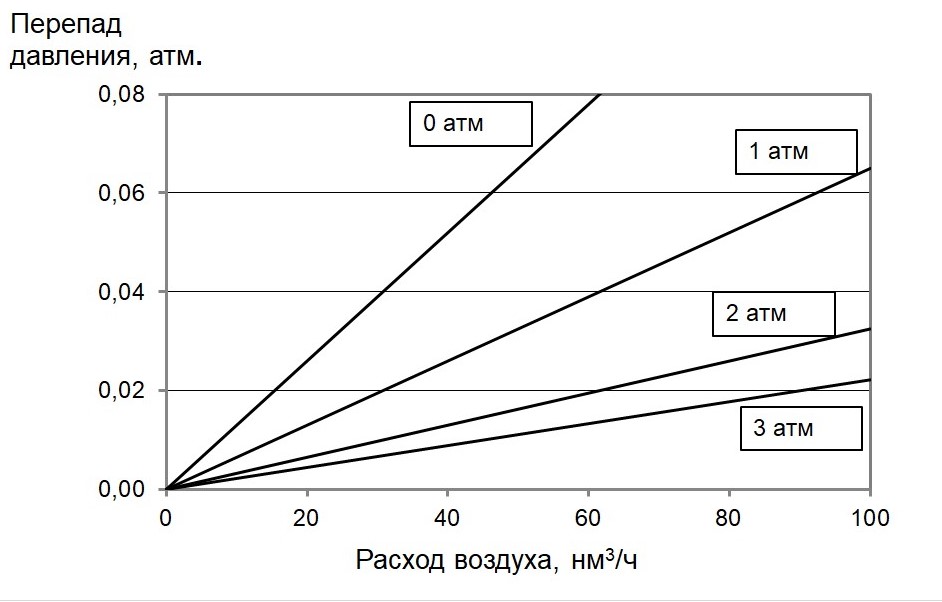

Аэродинамические характеристики фильтрующих элементов высотой 250 мм марки ЭФП-525-F-G-M при разных значениях давления (t=20°С)
Сертификация
- Регистрационное удостоверение Росздравнадзора (Минздрава)
- Декларация соответствия ТР ТС "О безопасности машин и оборудования"
Пример заказа фильтрующего элемента ЭКОПОР-F-G с рейтингом 0,2/0,2 мкм высотой 250 мм
|
МАРКИРОВКА |
||||||
|
ЭФП |
525 |
G/0,2/0,2 |
250 |
А7 |
M |
S |
|
Элемент Патронный Фильтрующий |
Код материала: Гидрофобная мембрана из политетра-фторэтилена |
Числитель: G (gas-газ) Знаменатель: Рейтинг фильтрации, мкм |
Высота рабочей части элемента, мм |
Код адаптеров: A0; A7; F0; F1 |
M – меди-цинское (фармацев-тическое) исполнение |
Уплотнительный материал: S; E |
Фильтрующие элементы других производителей
| Фильтры производства ГК "Обнинские Фильтры" | Фильтрующие элементы других производителей | ||||
| Parker Domnick Hunter (Паркер Домник Хантер) | Pall (Палл) | Merck Millipore (Мерк Миллипор) | Sartorius (Сарториус) | 3M Cuno (3М Кюно) |
|
| ЭКОПОР-F-G-M | Tetpor Air | Emflon PFR | Aervent | Sartofluor GA | Microfluor II |
| ЭФП‑525‑G/0,2/0,2‑125‑A7М | ZCMTK/020C‑A | AB05PFR7PH4 | CTGR75S01 | 5182507T0 | PFS020R02AN06 |
| ЭФП‑525‑G/0,2/0,2‑250‑A71М | ZCMT1/020C-A | AB1PFR7PH4 | CTGR71TP1 | 5182507T1 | PFS020A01BA |
| ЭФП‑525‑G/0,2/0,2‑500‑A71М | ZCMT2/020C-A | AB2PFR7PH4 | CTGR72TP1 | 5182507T2 | PFS020A02BA |
| ЭФП‑525‑G/0,2/0,2‑750‑A71М | ZCMT3/020C-A | AB3PFR7PH4 | CTGR73TP1 | 5182507T3 | PFS020A03BA |
